滲透探傷是無(wú)損檢測(cè)常用的一種方法，通過(guò)目視，可以直接觀察工件表面缺陷的痕跡顯示，是應(yīng)用最廣、最可信賴的探傷方式?？捎糜跈z測(cè)幾乎所有非多孔材質(zhì)的金屬、非金屬工件表面的裂縫和缺陷。

       H-T型核級(jí)著色滲透探傷劑，結(jié)合了國(guó)內(nèi)外很多產(chǎn)品的優(yōu)點(diǎn)，經(jīng)無(wú)損檢測(cè)界的專家精心研制成功的新一代核電項(xiàng)目上使用的著色滲透探傷劑，通過(guò)中國(guó)科學(xué)院上海有機(jī)化學(xué)研究所按RCC-M-Edition 2000年版，氧彈法處理樣品，離子色譜法，測(cè)定F、Cl、S的含量，經(jīng)過(guò)廣大用戶的廣泛使用，深受歡迎，產(chǎn)品通過(guò)專業(yè)機(jī)構(gòu)檢測(cè)，性能十分穩(wěn)定，是目前較為理想的一種著色滲透探傷劑。

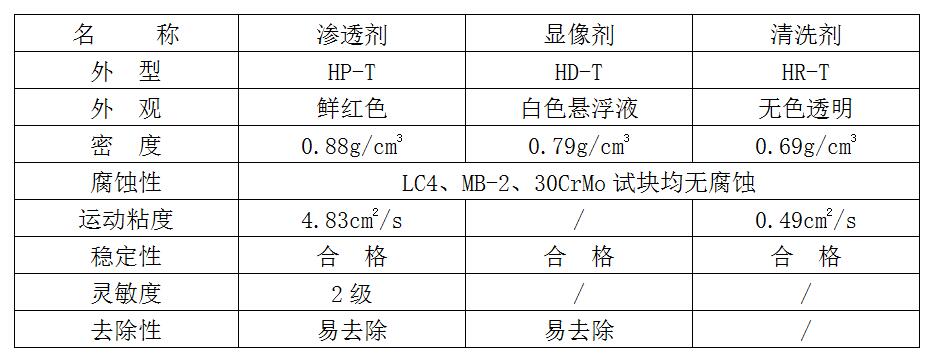

二、技術(shù)參數(shù)

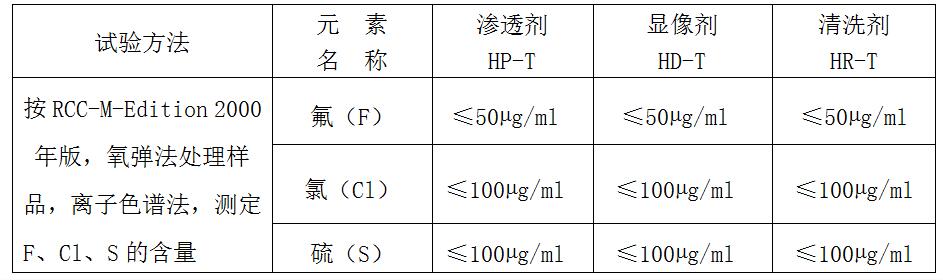

三、有害元素成份

四、使用方法

      1.預(yù)清洗處理：首先將被檢的另部件浸泡在盛裝清洗液的容器內(nèi)，進(jìn)行超聲波清洗。一方面，將另部件缺陷內(nèi)的污垢進(jìn)行徹底清洗，以打通開(kāi)口缺陷的滲透通道；另一方面將另部件的表面進(jìn)行清洗，使?jié)B透液能很好地附著另部件的表面，進(jìn)行充分滲透，同時(shí)，可有效地防止?jié)B透液的污染。

      2.干燥處理：預(yù)清洗后另部件的表面應(yīng)用壓縮空氣進(jìn)行吹干，最好用熱風(fēng)或紅外線進(jìn)行加溫，以便加快干燥速度，加強(qiáng)滲透力度。

      3.滲透處理：將干燥后的另部件浸泡在滲透液的槽中，滲透時(shí)間：指浸泡時(shí)間加滴落時(shí)間的總和；本品使用的環(huán)境溫度：3℃～50℃，對(duì)滲透時(shí)間有特殊要求的部件需要進(jìn)行試驗(yàn)后確定；一般情況下3～15℃內(nèi)，保持滲透時(shí)間不少于15～30分鐘；氣溫在15～50℃內(nèi)滲透時(shí)間10～25分鐘以上；滲透一定時(shí)間后將另部件提取并進(jìn)行滴落。

      4.過(guò)程清洗處理：將滴落后的另部件，用去離子水進(jìn)行沖洗，水壓不得大于0.35兆帕，水溫不超過(guò)40℃，距離應(yīng)大于300mm；水洗以洗凈達(dá)標(biāo)為止，時(shí)間越短越好。

      5.干燥處理：用壓縮空氣吹干或熱風(fēng)吹干等方法，或在熱風(fēng)循環(huán)箱內(nèi)烘干，盡量加快干燥的速度；烘干溫度不宜超過(guò)80℃，熱風(fēng)溫度不超過(guò)40℃，時(shí)間不超過(guò)5分鐘。

      6.顯像處理：將干燥后的另部件，快速浸入顯像液中，立即將另部件提取，并靜止放置，等待5～7分鐘，然后再進(jìn)行觀察。

      7.檢驗(yàn)：在白光足夠的強(qiáng)度下（達(dá)到1000Lux以下）進(jìn)行檢查細(xì)微的缺陷，確定缺陷的性質(zhì)，并按指定的驗(yàn)收標(biāo)準(zhǔn)，作出合格或拒收的結(jié)論，發(fā)出檢驗(yàn)報(bào)告。對(duì)于不能確定的缺陷需用5～10倍的放大鏡進(jìn)一步檢查。

      8.后清洗處理：可用普通自來(lái)水沖洗即可清除或用毛刷邊沖邊刷洗，效果更佳。

      9.防腐蝕處理：根據(jù)另部件的要求，對(duì)防腐蝕要求比較高的情況下，將后清洗后的另部件，進(jìn)行防腐蝕處理。

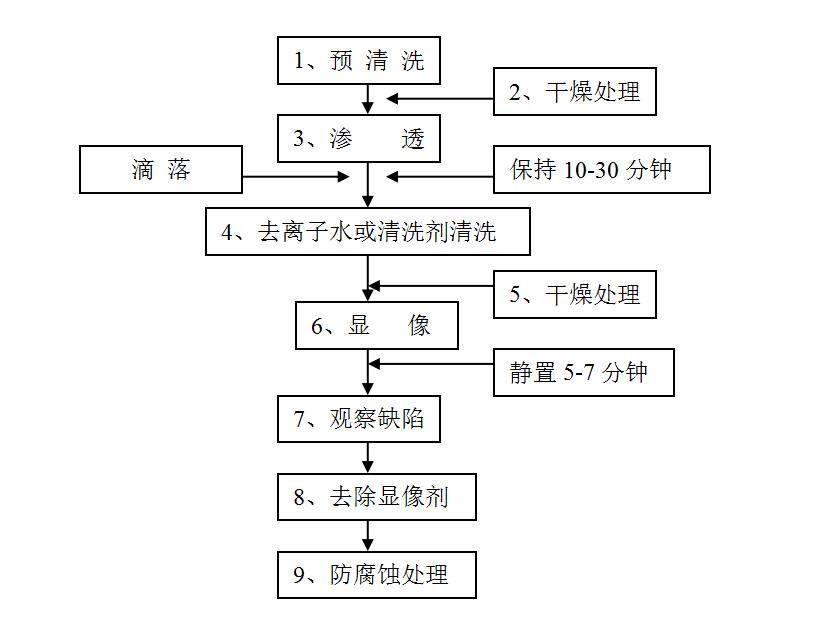

五、滲透探傷工藝過(guò)程方框圖：

六、產(chǎn)品特長(zhǎng)

⊙采用日本新日鐵材料制罐—保證不泄漏；

⊙采用進(jìn)口閥門，大規(guī)模流水線生產(chǎn)—保證不堵；

⊙采用德國(guó)染料和高級(jí)別溶劑—靈敏度達(dá)到2級(jí)；

⊙水、溶劑均可清洗，對(duì)皮膚無(wú)污染，氣味更小；

⊙對(duì)接觸油介質(zhì)的工件進(jìn)行檢查，更具有優(yōu)越性

七、包裝:

◆ 500ML氣霧罐裝：每套3罐，8套一箱。

◆散裝： 5L塑桶、10L塑桶、20L塑桶。

本品經(jīng)：

機(jī)械工業(yè)無(wú)損檢測(cè)技術(shù)中心跟蹤檢測(cè)（器）無(wú)檢99-JSZX-010

中國(guó)廣東核電集團(tuán)蘇州核電研究所測(cè)試（器）NDT2000-GJ-001

通過(guò)中國(guó)科學(xué)院上海有機(jī)化學(xué)研究所測(cè)試

按RCC-M-Edition 2000年版，氧彈法處理樣品，離子色譜法，測(cè)定F、Cl、S的含量。

八、執(zhí)行標(biāo)準(zhǔn):

       EJ/T1072-1998

       JB/T7523-2010

       EN ISO3452.2:2013

       GB/T18851.2-2008

       ASME2010 SE-165

       RCC-M-Edition：2007

吳江市宏達(dá)探傷器材有限公司

全國(guó)免費(fèi)熱線：400-602-6922
